ожно ли нормально отсканировать маленькую деталь дома, не имея инженерного образования? Когда Elegoo выпустила свой самый первый 3D-сканер M1 Ultra, мастерские по всему миру столкнулись с вполне практичным вопросом: способно ли бюджетное устройство заменить громоздкие проводные системы и при этом не довести владельца до нервного срыва? Тест за последние пару недель дал наглядный ответ.
Elegoo перенесла в мир 3D-сканирования свой привычный рецепт дешевых устройств, но полная свобода от проводов и лазеры требуют суровой проверки реальностью. Elegoo M1 Ultra — это работающий от аккумулятора 3D-сканер, который может обходиться без проводов, подключаясь к ПК по Wi-Fi, но поддерживает и проводное подключение через кабель USB-C. С установленной батареей он весит 511 граммов, а в комплект входят сразу две батареи емкостью 4 800 мА·ч (каждая получила собственный порт USB-C для зарядки). Внутри корпуса прячется 8-ядерный процессор с частотой 2,0 ГГц, который управляет встроенным 3-дюймовым сенсорным экраном — он помогает настраивать сканирование прямо на ходу, не привязывая вас к проводу компьютера.
Распаковка и настройка

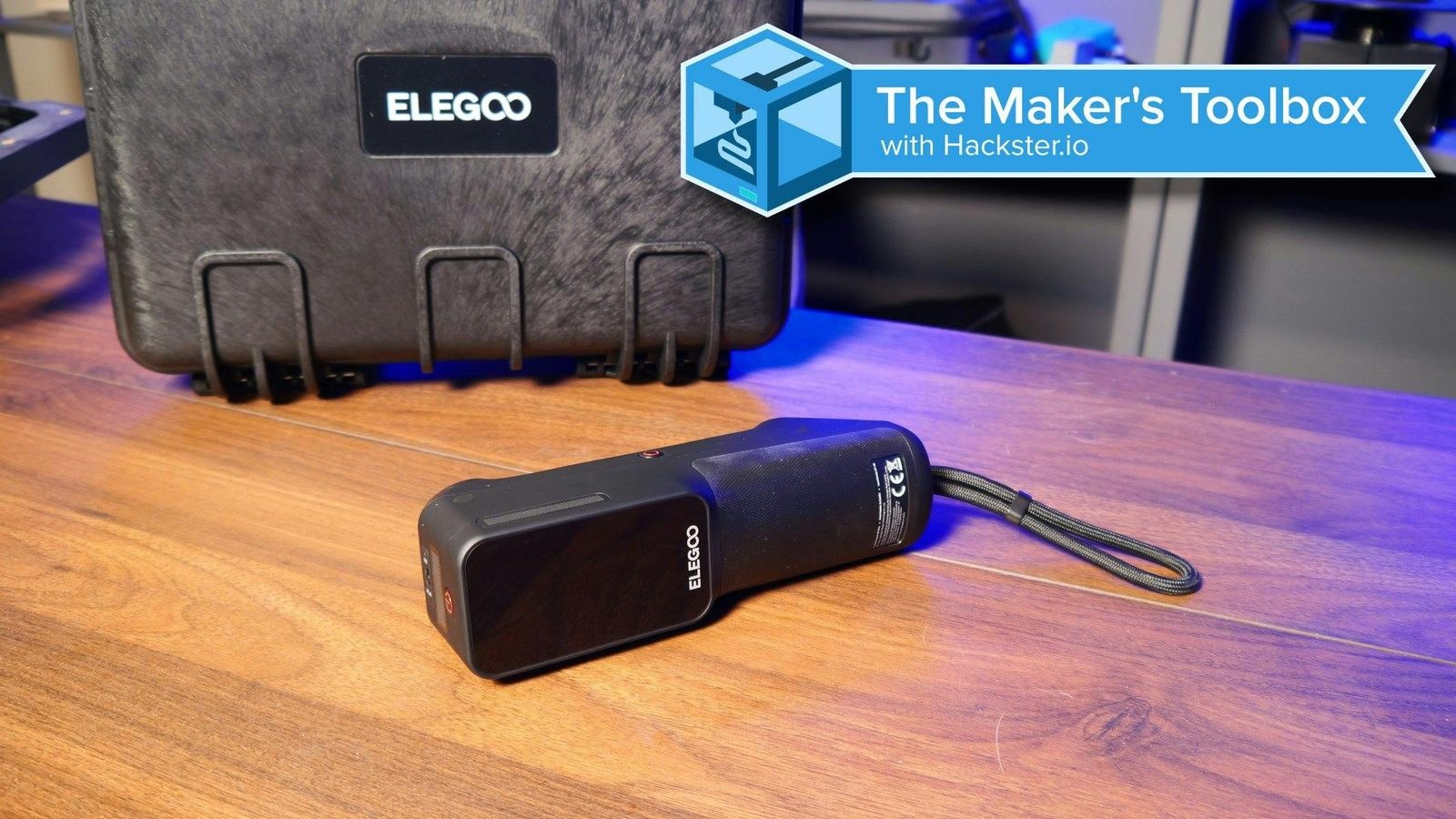

Качество сборки самого Elegoo M1 Ultra на высоте: пластиковый корпус с мягким покрытием и резиновыми вставками приятно и сбалансированно лежит в руке.
Калибровка заняла всего пару минут и прошла без сучка и задоринки.
С другими устройствами этот этап обычно превращается в мучение, но M1 Ultra избавляет от боли: достаточно навести сканер на входящую в комплект стеклянную калибровочную панель и двигать его по подсказкам на экране.
Лазерное отслеживание и реальные ограничения
Для механических деталей главным методом становится сканирование синей линией: перекрещенные линии нужны для крупных объектов, параллельные — для средних, а одиночные — для максимальной детализации в глубоких отверстиях. Этот метод требует специальных маркеров — крошечных наклеек, которые клеятся на предмет. Знакомый мастер по имени Юрий, известный как Laser3DCNC, даже смастерил поворотный столик, сплошь уклеенный метками, чтобы мелкие детали можно было сканировать без возни с личными наклейками для каждой вещи.
Однако у сканера есть четкие пределы, за которыми качество падает. Маленькие выступающие элементы, блестящие или прозрачные материалы и узкие отверстия сбивают отслеживание с толку. Скажем, плата Raspberry Pi даст результат, годный разве что для грубого макета корпуса, но никак не для точной копии. Прозрачные штуки вроде ручки для душа вообще невидимки и для синего лазера, и для инфракрасного режима, пока вы не покроете их специальным спреем для 3D-сканирования или обычным сухим шампунем, чтобы придать поверхности хоть какую-то читаемость.
Что это значит для вашей мастерской
Скептики могут справедливо заметить, что беспроводной сканер все равно привязан по Wi-Fi к компьютеру с программой Elegoo Scan в пределах комнаты, а капризные поверхности по-прежнему требуют грязных спреев. Сканер выдает вполне приличное разрешение от 0,05 до 2 мм при заявленной точности объема 0,02 мм плюс 0,06 мм на метр длины, а рабочая область варьируется от крошечных 5х5х5 миллиметров до солидных 4000х4000х4000 миллиметров. Если нужно захватить органические формы без наклеек, выручает режим инфракрасного структурированного света, а пара батарей по 4 800 мА·ч дает свободу от розеток на долгое время. Для домашних мастеров, которые готовы повозиться с подготовкой блестящих поверхностей ради точных механических деталей, Elegoo создала вполне рабочий инструмент — лишь бы ваша точка Wi-Fi добивала до верстака.
В чём смысл
Тратить время на прокладку проводов и ручную калибровку больше не придется, но Elegoo M1 Ultra все равно оставляет владельца один на один с физикой сканирования. Хотя встроенный экран и пара съемных аккумуляторов освобождают руки от розетки, зависимость от постоянного соединения по Wi-Fi с компьютером и программы Elegoo Scan никуда не делась. Вдобавок любая попытка оцифровать прозрачную ручку или мелкие выступающие контакты платы Raspberry Pi упирается в необходимость заклеивать стол маркерами или распылять сухой шампунь. Вся мобильность устройства весом 511 граммов заканчивается ровно там, где пропадает стабильный домашний Wi-Fi.
